Introducción
El diseño de un sistema de transporte industrial no depende únicamente del tipo de transportador, banda o rodillo seleccionado. Antes de definir componentes, es necesario resolver una variable más amplia: el layout.

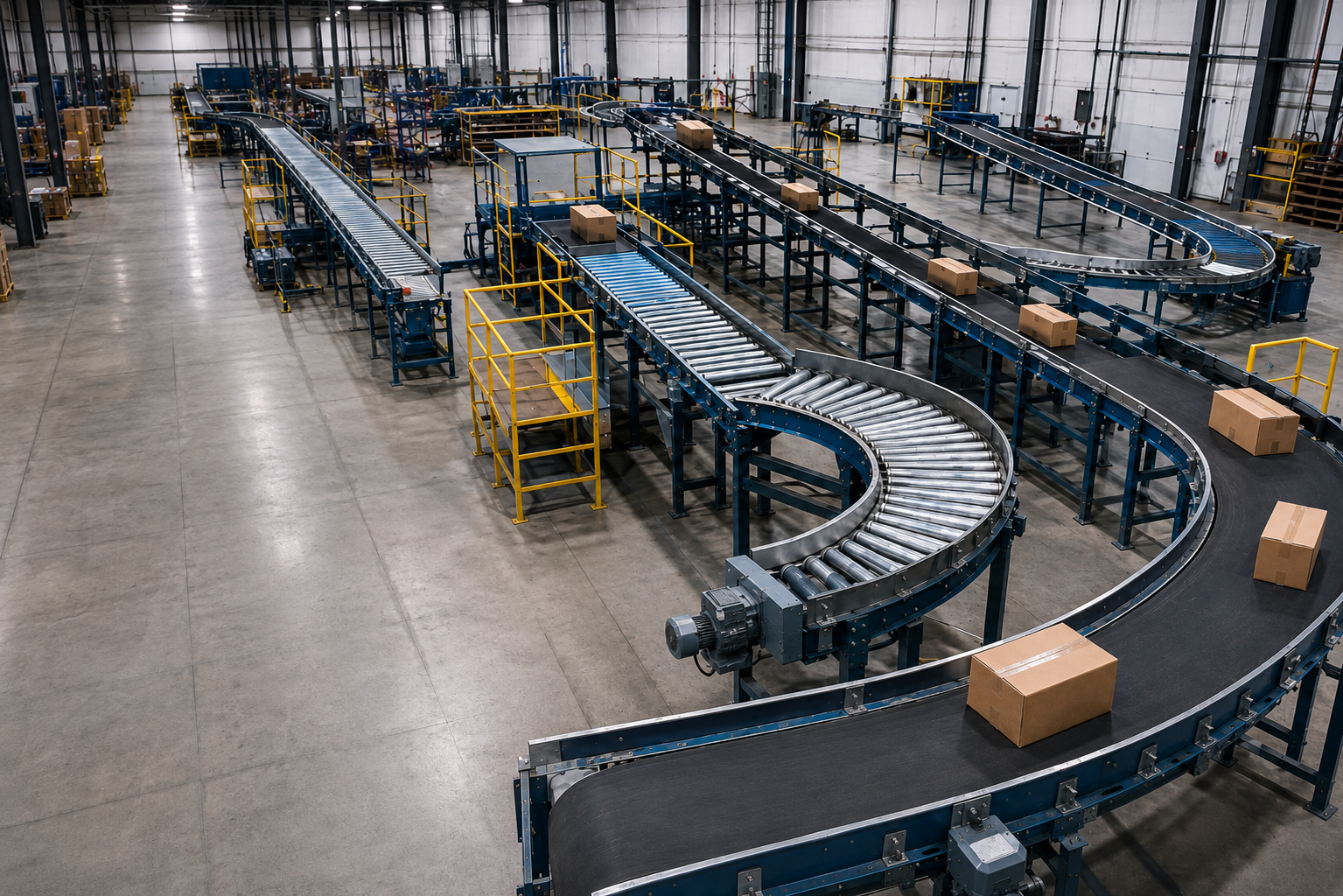

El layout de transportadores determina cómo se mueve el producto dentro de una planta, cómo interactúa con otros equipos, qué tan accesible será el sistema para operación y mantenimiento, y qué tan eficiente será el flujo de materiales en condiciones reales de trabajo.
Un diseño mal planteado puede provocar recorridos innecesarios, puntos de transferencia deficientes, accesos complicados, acumulaciones no controladas o desgaste prematuro en componentes críticos. Por eso, el layout debe analizarse como una decisión técnica, no solo como una distribución física dentro del espacio disponible.
El layout no es solo trayectoria
En muchas ocasiones, el layout se entiende como el dibujo del recorrido: una línea recta, una curva, un tramo inclinado o una conexión entre equipos. Sin embargo, un buen diseño debe considerar cómo se comporta el producto durante todo el sistema.
Esto implica analizar:
- dirección del flujo;
- velocidad de operación;
- puntos de carga y descarga;
- zonas de transferencia;
- curvas;
- cambios de nivel;
- accesos para mantenimiento;
- interacción con maquinaria existente;
- espacio disponible para operadores;
- posibilidad de expansión futura.
El objetivo no es simplemente mover producto de un punto a otro, sino hacerlo con una lógica mecánica compatible con la operación.
1. Flujo de materiales: evitar recorridos innecesarios
Un layout eficiente reduce trayectos excesivos y movimientos redundantes. Cada metro adicional de transportador implica más estructura, más componentes, más mantenimiento y mayor consumo energético.
El análisis debe partir del recorrido real del producto: dónde entra, dónde debe ser inspeccionado, dónde cambia de proceso, dónde se acumula y dónde sale de la línea.
Cuando el flujo se resuelve correctamente, el sistema requiere menos correcciones en campo y evita que el producto recorra distancias que no agregan valor al proceso.
2. Puntos de transferencia: las zonas donde más se exige el sistema
Las transferencias son uno de los puntos más críticos dentro del layout. En ellas, el producto cambia de superficie, altura, dirección o velocidad.
Una transferencia mal resuelta puede provocar golpes, desviaciones, atoramientos o desgaste acelerado en bandas, rodillos y guías.
Al diseñar el layout, deben considerarse desde el inicio:
- distancia entre transportadores;
- altura de transferencia;
- diferencia de velocidad entre equipos;
- tipo de producto;
- diámetro de rodillos o poleas terminales;
- superficie de contacto;
- espacio para mantenimiento y ajuste.
Una línea puede tener buenos transportadores, pero si las transferencias no están bien integradas, el comportamiento general del sistema se verá comprometido.
3. Curvas y cambios de dirección
Las curvas permiten aprovechar mejor el espacio, pero también introducen exigencias mecánicas adicionales.
El radio de giro, el tipo de banda, la selección de rodillos, el guiado lateral y la velocidad de operación influyen directamente en la manera en que el producto se comporta durante el cambio de dirección.
Una curva demasiado cerrada, mal guiada o resuelta con componentes inadecuados puede generar fricción excesiva, pérdida de alineación o desgaste irregular.
Por eso, las curvas deben diseñarse en función del producto y no únicamente del espacio disponible.
4. Cambios de nivel e inclinaciones
Los tramos inclinados permiten conectar procesos a distintas alturas, pero requieren un análisis cuidadoso.
La inclinación máxima depende del producto, de la superficie de la banda, de la presencia de empujadores, de la velocidad y del comportamiento durante arranques y paros.
En algunos casos, una banda plana puede ser suficiente. En otros, será necesario utilizar bandas con empujadores, guías laterales o configuraciones especiales para evitar deslizamientos o acumulaciones.
El cambio de nivel debe resolverse como parte integral del sistema, considerando carga, retorno de banda, tensión, poleas y accesibilidad.
5. Acceso para mantenimiento
Un layout técnicamente correcto debe permitir mantenimiento sin complicar la operación.
Esto implica dejar espacio suficiente para inspección, limpieza, ajuste, cambio de bandas, sustitución de rodillos, revisión de motorreductores y acceso a puntos de tensión.
Uno de los errores más comunes es diseñar transportadores que funcionan correctamente en plano, pero que en planta resultan difíciles de intervenir.
El mantenimiento debe pensarse desde el diseño. De lo contrario, cualquier reparación puede convertirse en un paro más largo, costoso y complejo.
6. Integración con equipos existentes
En muchos proyectos, el transportador debe integrarse con maquinaria ya instalada: empacadoras, llenadoras, túneles, clasificadores, mesas de trabajo, robots, básculas, estaciones de inspección o equipos de proceso.
En estos casos, el layout debe considerar alturas, velocidades, señales, espacios de entrada y salida, zonas de acumulación y puntos de sincronización.
La integración no se resuelve solo conectando físicamente un equipo con otro. Debe existir compatibilidad mecánica y operativa para que el flujo del producto sea consistente.
7. Flexibilidad para crecimiento o retrofit
Un buen layout también debe considerar el futuro de la operación.
Las plantas cambian: aumenta la capacidad, se agregan productos, se modifica el empaque, se integran nuevos equipos o se requiere automatizar una sección.
Cuando el layout se diseña sin margen de adaptación, cualquier cambio puede obligar a reemplazar secciones completas. En cambio, un diseño con criterio de expansión permite actualizar componentes, modificar tramos o integrar nuevos módulos con menor intervención.
Esto es especialmente importante en proyectos de retrofit, donde muchas veces no se reemplaza todo el sistema, sino que se actualizan partes estratégicas.
Errores comunes en el diseño de layouts
Algunos errores frecuentes son:
- definir la trayectoria solo por el espacio disponible;
- no considerar accesos de mantenimiento;
- resolver transferencias después de instalar los equipos;
- usar curvas demasiado cerradas;
- no prever cambios de nivel;
- ignorar variaciones reales del producto;
- diseñar sin considerar futuras ampliaciones;
- tratar bandas, rodillos y estructura como decisiones independientes.
Estos errores suelen aparecer durante la operación, cuando corregirlos ya implica tiempo, costo y paros.
El valor de diseñar con criterio técnico
Un layout bien diseñado permite que cada componente trabaje dentro de una lógica clara: la banda adecuada, el rodillo correcto, la curva bien resuelta, la transferencia controlada y el acceso de mantenimiento previsto desde el inicio.
En SICSA desarrollamos transportadores industriales considerando la aplicación completa: producto, recorrido, espacio disponible, integración con otros equipos y condiciones reales de operación.
Nuestro enfoque permite diseñar soluciones de movimiento que no solo se ajustan al layout de planta, sino que responden a la exigencia mecánica del proceso.
Conclusión
El layout de transportadores industriales es una decisión estratégica dentro de cualquier sistema de manejo de materiales.
Un buen diseño reduce recorridos innecesarios, mejora la integración entre equipos, facilita el mantenimiento y permite que bandas, rodillos, curvas y transferencias trabajen de forma coordinada.
Cuando el layout se resuelve desde ingeniería, el transportador deja de ser una línea de traslado y se convierte en una solución diseñada para sostener el flujo real de la operación.
