Introducción
En un sistema de transporte industrial, los problemas más costosos no siempre aparecen en el tramo principal del transportador. Con frecuencia se originan en una zona mucho más específica: el punto de transferencia.
La transferencia es el punto donde el producto pasa de un transportador a otro, de una banda a una mesa, de una curva a un tramo recto, de una línea inclinada a una horizontal o de un equipo de proceso a un sistema de manejo de materiales. Aunque puede parecer una transición simple, ahí se concentran variables mecánicas críticas que afectan el comportamiento completo de la línea.
Una transferencia mal resuelta puede generar golpes al producto, desviaciones, atoramientos, acumulación no deseada, desgaste prematuro de bandas y rodillos, además de ajustes constantes durante la operación. Por eso, en proyectos industriales bien ejecutados, el diseño de las transferencias debe analizarse con el mismo rigor que el transportador completo.
¿Qué es un punto de transferencia?

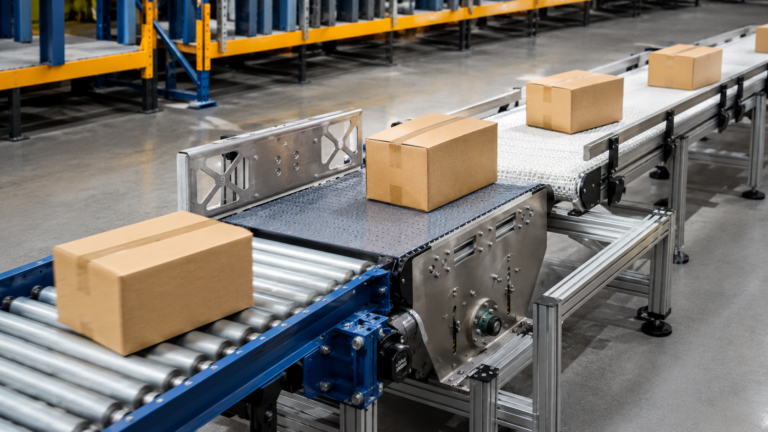

Un punto de transferencia es la zona en la que el producto cambia de superficie de transporte, dirección, altura o velocidad. Puede tratarse de una transición entre dos bandas, entre una banda y rodillos, entre transportadores con distinta geometría o entre un equipo de producción y un sistema de transporte.
En esta zona, el producto deja de depender de un solo sistema y comienza a interactuar con otro. Ese cambio exige controlar variables como:
- distancia entre equipos;
- diferencia de velocidad;
- altura de caída;
- superficie de contacto;
- tipo de producto;
- diámetro de rodillos o poleas terminales;
- estabilidad del producto durante el paso;
- ángulo de entrada y salida.
Cuando estas variables no se resuelven correctamente, el producto puede perder alineación, golpear contra guías, caer de forma irregular o generar fricción excesiva.
Por qué las transferencias suelen ser puntos críticos
En operación real, una línea puede tener un buen diseño general y aun así presentar problemas si sus transferencias no están bien definidas. Esto sucede porque en esas zonas el sistema deja de trabajar en condiciones estables y entra en una fase de transición mecánica.
Por ejemplo, si dos transportadores trabajan a velocidades distintas sin una transición adecuada, el producto puede comprimirse, separarse de manera irregular o perder posición. Si la distancia entre equipos es excesiva, pueden aparecer caídas, impactos o atoramientos. Si el diámetro del rodillo terminal es demasiado grande para el tipo de producto, la transferencia puede dejar una zona muerta donde el producto pierde soporte.
Estos detalles son especialmente importantes cuando se manejan productos pequeños, frágiles, inestables, pesados o con geometrías difíciles.
Variables técnicas que deben considerarse
1. Distancia entre transportadores
La separación entre equipos debe definirse según el tamaño, peso y comportamiento del producto. Una distancia demasiado amplia puede provocar caída o pérdida de control. Una distancia demasiado cerrada puede dificultar mantenimiento, limpieza o ajuste.
El objetivo es lograr una transición con el menor espacio muerto posible, sin comprometer la operación ni el acceso técnico.
2. Altura de transferencia
Cuando existe diferencia de altura entre dos equipos, el producto puede sufrir impacto, rebote o desplazamiento irregular. En estos casos, el diseño debe considerar rampas, placas de transferencia, rodillos de apoyo o ajustes de nivelación.
Una transferencia bien nivelada reduce daño al producto y disminuye desgaste en la superficie de transporte.
3. Velocidad relativa
Dos transportadores conectados no siempre deben trabajar a la misma velocidad, pero la diferencia debe estar justificada. Si el cambio de velocidad no se controla, puede generar acumulación, separación excesiva o pérdida de orientación.
En líneas automatizadas, esta variable también debe coordinarse con sensores, sistemas de paro, zonas de acumulación o equipos aguas arriba y aguas abajo.
4. Tipo de superficie de contacto
No se comporta igual una banda lisa, una banda modular, una banda con empujadores, un transportador de rodillos o una mesa de transferencia. Cada superficie tiene un coeficiente de fricción, un nivel de soporte y una respuesta distinta al producto.
La selección correcta depende de lo que el producto necesita en ese punto: deslizar, detenerse, acumularse, mantener posición o transferirse sin cambio de orientación.

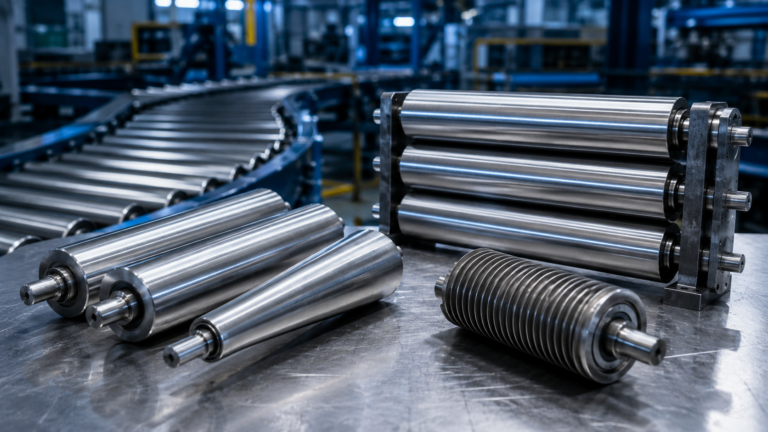

5. Diámetro de rodillos y poleas terminales
El diámetro del elemento terminal influye directamente en la suavidad de la transferencia. En productos pequeños o poco estables, un diámetro excesivo puede crear una zona sin soporte. En cargas pesadas, un diámetro subdimensionado puede generar flexión, desgaste o problemas de tracción.
Por eso, el rodillo o la polea final no debe definirse únicamente por disponibilidad, sino por la función que cumple dentro de la transición.
6. Guiado y control lateral
En muchas transferencias, el producto no solo avanza: también puede desviarse. Las guías laterales, curvas, perfiles, rodillos cónicos o elementos de centrado deben integrarse sin generar fricción excesiva ni puntos de contacto agresivos.
El guiado debe acompañar el movimiento, no forzarlo.
Errores comunes en puntos de transferencia
Uno de los errores más frecuentes es diseñar el transportador como si todos los tramos trabajaran de forma independiente. En realidad, el desempeño final depende de cómo se conectan entre sí.
También es común resolver transferencias con placas improvisadas, guías demasiado cerradas o cambios de altura no calculados. Estas soluciones pueden funcionar al inicio, pero suelen generar problemas de desgaste, ruido, acumulación o mantenimiento correctivo.
Otro error importante es no considerar el comportamiento real del producto. Un diseño puede verse correcto en plano, pero fallar cuando el producto entra con variaciones de peso, orientación, velocidad o centro de gravedad.
Cómo resolver una transferencia con criterio técnico
Una transferencia bien diseñada parte de una pregunta básica: ¿qué debe pasar con el producto durante ese cambio de superficie?
A partir de ahí se define si el producto necesita mantener orientación, reducir velocidad, cambiar dirección, acumularse, separarse, subir, bajar o pasar sin contacto agresivo.
Con esa información se seleccionan los componentes adecuados: banda, rodillo, polea, placa, guía, superficie de apoyo, estructura y sistema de accionamiento. El objetivo no es solo mover el producto, sino controlar la transición con el menor desgaste posible y con una lógica de mantenimiento clara.
El valor de SICSA en el diseño de transferencias
En SICSA, el desarrollo de transportadores, bandas y rodillos se aborda desde la aplicación completa. Esto permite analizar no solo el equipo individual, sino la forma en que cada componente interactúa dentro del sistema.
En puntos de transferencia, este enfoque es especialmente importante porque el resultado depende de la relación entre geometría, materiales, velocidad, carga y montaje. Una solución correctamente integrada puede reducir ajustes en campo, mejorar el comportamiento del producto y evitar desgaste innecesario desde el arranque.
Conclusión
Los puntos de transferencia no deben tratarse como detalles secundarios dentro de un sistema de transporte industrial. Son zonas críticas donde se define buena parte del comportamiento real de la línea.
Diseñarlos correctamente permite reducir golpes, desviaciones, desgaste y paros operativos. También mejora la forma en que el sistema responde ante cambios de carga, velocidad o configuración.
En proyectos industriales, una transferencia bien resuelta es señal de ingeniería aplicada: no solo conecta equipos, sino que mantiene el control del producto durante uno de los momentos más delicados del proceso.
